运营商利用骨干SDH传输网/基站E1和光纤资源解决大客户专线接入

http://hzgykj.cn  2009年10月30日

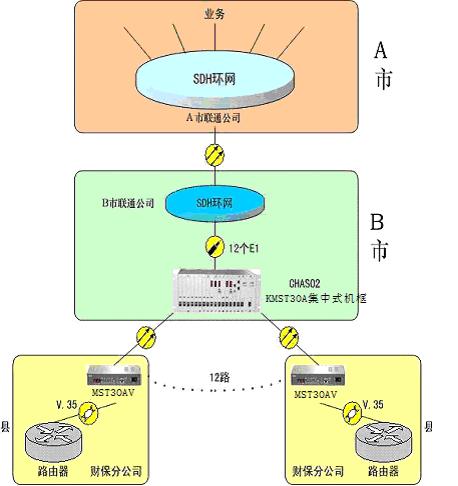

EBB 光纤Modem在银行/财保/金融等大用户的接入方案   A：某运营商针对财保E1专网方案 １、需求分析 　　财保公司在B市的12个旗县有V.35的数据业务需要传输至A市，需要向各县分公司提供一条E1通道。 ２、 方案概述 传统方案： 　　V.35业务进行传输，传统方案首先需要进行V.35/E1转换，方能进入E1传输网。因此，在各旗县将需要传输的V.35业务通过E1/V.35转换器转换为E1信号。之后，将12路E1信号通过PDH光端机传输至B市的SDH传输网节点，再通过光缆进入A市SDH传输网。 国爱方案： 　　为了减少网络中的传输设备，国爱采用其所特有的MST 30AV光端机直接将V.35业务上光缆传输；同时，在联通机房采用集中式KMST 30A机框，与各县的MST 30AV对通，可进行集中网管。 3、国爱的方案优势 ◆较传统方案减少了E1/V.35转换器，系统稳定性提高； ◆设备的精简，使得系统成本低廉； ◆中心采用机框设备，不仅节省了机柜空间，还便于集中管理； ◆具备强大的网管功能，网管支持远端透传，方便管理； ◆系统具备一定的扩容能力，可实现在线扩容。 4、方案配置 序号 设备 描述 数量 单位 1 　CHAS02 　机框+2×220V电源模块 1 台 2 　KNM 　网管模块 1 块 3 　KMST30A 　单E1光猫插卡 12 块 4 　MST30AV 　V.35光猫 12 台 B：某运营商大用户接入组网方案 1、需求分析 　　建行需要将下属9个营业厅的以太数据传输至建行中心机房，租用联通的E1线路，每个营业厅使用一条E1通道。 ２、 方案概述 　　根据客户的需求，同时为了减少网络中的连接设备，国爱采用其针对此种需求的典型解决方案——MST30A+MST30AE+SVPE10A，光端机直接将以太业务上光缆再通过E1传输网传输；同时，在建行中心机房处通过1对MST480A（16路E1）将各营业厅的数据进行集中传输。建行中心机房采用集中式机框，可进行集中网管。 ３、国爱的方案优势 ◆较传统方案减少了E1/10/100BaseT转换器，系统稳定性提高； ◆设备的精简，使得系统成本低廉； ◆中心采用机框设备，不仅节省了机柜空间，还便于集中管理； ◆具备强大的网管功能，网管支持远端透传，方便管理； ◆系统具备一定的扩容能力，可实现在线扩容。 ４、方案配置 序号 设备 描述 数量 1 　CHAS02 　机框+2×220V电源模块 1 2 　KNM 　网管模块 1 3 　KSVPE10A 　单E1/10/100BaseT协议转换器插卡 9 4 　MST30A 　单E1光猫／或卡式 9 5 　MST30AE 　单以太光猫 9 6 　MST480A 　8E1光端机 2
