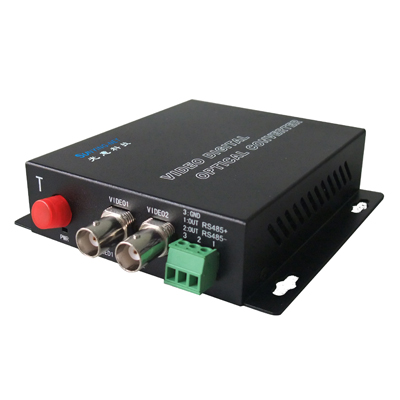

 产品简介: |
2路全数字视频加可选选件光端机采用国际先进的SOC数字信号处理技术，及全数字视频无压缩传输技术，将2 路视频及多路音频、数据、电话、以太网、开关量等信号在单芯光纤上采用光纤的CWDM波分复用技术实时同步、无失真、高质量地传输。 全数字视频光端机的光模块和核心电路采用进口元器件，稳定性高，所有的光、电接口均符合国际标准，安装时免调整，适用于不同的工作环境。 |
|
| 产品说明: |
 |
特点：
- 工业级设计，SMT工艺
- 全数字光纤传输平台，同平台多业务灵活配置
- 可提供台式，机架插卡式2种方式
- 自主知识产权大规模专用集成电路核心
- 具备三重防雷保护,防雷标准6000V
- PAL/NTSC/SECAM全制式兼容，高图象传输质量
- 提供双向异步数据（正向/反向），传输速率可达到115.200Kbps以上
- 异步数据可为RS232/RS485/RS422/Manchester码
- 以太网10/100M自适应连接，满足100Mbps全线速传输
- 可选电信级统一网管平台
- 可根据用户要求订制
应用范围：
- 城市交通监控系统
- 公安、平安城市监控系统
- 高速公路安防、收费系统
- 楼宇、校园监控网
- 工业监控(机场、化工、钢铁、石油、铁路、水利、矿山等等
- 军事监控(仓库、边防、守卫、国防等等
- 电力油田、电视台节目传输系统
- 体育馆(现场视频、音频传输)
产品参数
1光纤接口
|
接口 |
FC/SC/ST可选 |
|
光波长 |
单模1310nm/1550nm
多模850nm/1310nm |
|
发送功率 |
≥-9dBm |
|
接收灵敏度 |
优于-34dBm(误码率<10-11) |
|
传输距离 |
单模 20/40/60/80/100/120Km可选
多模 220/550m |
注：可根据不同需求定制为不同光接口类型。
2视频
|
信号制式 |
PAL/NTSC/SECAM |
|
标称输入输出电平 |
1Vp-p |
|
标称输入输出阻抗 |
75Ω |
|
每通道带宽 |
6.5/8/16MHz |
|
信噪比 |
≥75dB |
|
量化等级 |
8/10/12bit |
|
连接器 |
BNC |
注：支持正向、反向、双向视频
3音频
|
每通道带宽 |
20Hz～20KHz |
|
采样频率 |
48KHz |
|
量化等级 |
24bit |
|
SNR |
≥85db |
|
总谐波失真 |
0.1%(典型值) |
|
连接器 |
RJ45口/凤凰端子 |
注：支持正向、反向、双向音频。
4异步数据
|
接口类型 |
RS232/RS485/RS422/Manchester码 |
|
工作模式 |
全双工/半双工 |
|
通讯速率 |
115.200Kbps |
|
误码率 |
<1×10-9 |
|
数据连接器 |
RJ45口/凤凰端子 |
注：支持正向、反向、双向数据。
5 尺寸
|
1-4路视频光端机 |
199mm(长)*159mm(宽)*24mm(高) |
|
6-8路视频光端机 |
199mm(长)*159mm(宽)*44mm(高) |
|
16路台式视频光端机 |
199mm(长)*159mm(宽)*86mm(高) |
|
1U机架 |
483mm(长)*203mm(宽)*44mm(高) |
|
4U机架 |
440mm(长)*226mm(宽)*176mm(高) |
【典型应用】
订购信息
|
序号 |
型号 |
功能 |
功能说明 |
|
1 |
GY-VP20000ZST/R |
2V↑ |
2路正向视频 单纤单模20公里 FC接口 |
|
2 |
GY-VP20100ZST/R |
2V↑+1D↓ |
2路正向视频+1路反向数据 单纤单模20公里 FC接口 | 注：视频、音频、数据、开关量、以太网、E1、电话信号可选 |
