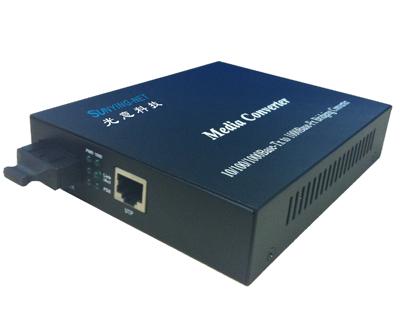

 产品简介: |
光意10/100/1000M以太网光纤收发器采用物理层技术进行媒体转换，符合IEEE802.3z、IEEE802.3ab标准，支持两种类型的媒体网络连接：10Base-T、1000Base-SX/LX，可将10Base-T双绞线电信号同1000Base-SX/LX光信号进行相互转换。它将网络的传输距离从100米的铜线极限扩展到120Km。1000M以太网光纤收发器不需要进行速率转换，故不使用交换技术，而是直接将接收到的数据转发到另一个端口。由于不用进行交换处理，不需要处理MAC地址，故其数据包转发速率较交换式光纤收发器快许多，这也是特理层光纤收器产品的优势，支持双纤多模、双纤单模和单纤单模光纤传输。
|
|
| 产品说明: |
 |
特点：
- 支持1000Base-T自适应与1000Base-SX/LX间相互转换，或100Base-TX和100Base-FX间相互转换
- 支持全双工和半双工传输模式，能自动协商
- 支持双绞线口自动交叉，方便系统调试安装
- 支持低延时传输
- 支持各种长度的数据包直接透明传输
- 支持VLAN超长数据包传输
- 支持QoS，保证VOIP数据包传输
- 支持STP生成树，构成冗余网络
- 支持双纤多模、双纤单模和单纤单模多种光纤口选择，扩展了用户的需求
应用：
1000Mbps千兆光以太网和100Mbps快速以太网长距离传输网络
技术指标:
|
参数 |
规格 |
|
接入方式 |
1000Mbps千兆以太网或100Mbps快速以太网 |
|
标准 |
IEEE802.3ab 1000Base-T 、IEEE802.3z 1000Base-SX/LX Gigabit thernet,IEEE802.1qVLAN,IEEE802.1p QoS,IEEE802.1d Spanning Tree |
|
波长 |
850nm/1310nm/1550nm |
|
传输距离 |
双纤多模：220m（光纤尺寸62.5/125μm）/550m(光纤尺寸50/125μm)，
双纤单模：10/20/40/60/80/100/120Km，
单纤单模：10/20/40/60/80Km
五类双绞线：100m |
|
端口 |
1个RJ45口： 连接STP/UTP五类双绞线
1个光纤口： 双纤多模—SC（光纤尺寸50,62.5/125μm）
双纤单模—SC/FC光纤口（光纤尺寸9/125μm）
单纤单模—SC/FC光纤口（光纤尺寸9/125μm） |
|
转换方式 |
介质转换 |
|
延时 |
<0.9us |
|
误码率 |
<1/1000000000 |
|
MTBF |
10万小时 |
|
LED指示灯 |
POWER(电源)，FX LINK（光纤连通动作），TP LINK1000（双绞线连通1000M），TP LINK100（双绞线连通100M）， ACT（双绞线数据包转发动作） |
|
电源 |
AC220 0.5A/DC-48(内置) |
|
功耗 |
5W |
|
工作温度 |
-10~55℃ |
|
工作湿度 |
5%~90% |
|
储存温度 |
-40~70℃ |
|
储存湿度 |
5%~90%无凝结 |
|
尺寸 |
26mm(H)*85mm(W)*135mm(D)/高*宽*深（内置电源）
110mm(H)*22mm(W)*81mm(D) 高*宽*深（模块卡） |
订购信息:
|
产品型号 |
传输速率
Mbps |
模式 |
工作波长
nm |
传输距离
Km |
光纤
接口 |
电源 |
|
GY1110-MCM-2
|
10/100/1000 |
双纤多模 |
1310 |
2 |
SC/ST |
外置DC5V 1A |
|
GY1110-SCM-25
|
10/100/1000 |
双纤多模 |
1310 |
25 |
SC/ST |
外置DC5V1A |
|
GY1110-SCM-40/60/80/100
|
10/100/1000 |
双纤多模 |
1310 |
40/60/80/100 |
SC/ST |
外置DC5V1A | |
