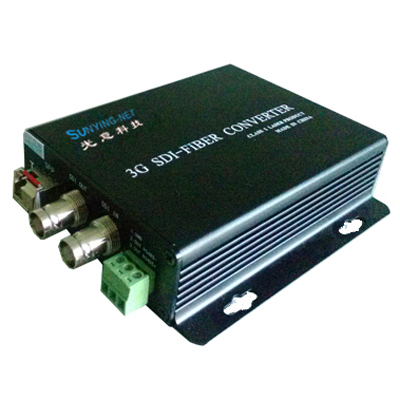

功能与特点
1,在光纤上传1路单向视频，和1路反向数据
2,光纤传输距离标准最远可达20公里(单模)
3,工作范围从19.4Mb/s 到2.97Gb/s
4,100m自动电缆均衡，适用所有在2.97Gb/s以下的速率（Belden 1694A）
5,支持视频再生中继
6,LED状态指示灯对关键的参数进行监视 7,无需软件设置，支持即插即用功能，支持热插拔
8,内置浪涌和静电保护，三级防雷设计
应用领域
■广播高清电视信号演播、制作和播出和传输系统
■各大型多媒体高清显示、信息发布和新闻中心
■交通诱导和信息显示系统
■大型舞台展示和AV娱乐中心、体育运动赛场、多功能多媒体会议系统
■军事指挥和演习、指挥控制中心
■医学影像处理、自动化控制中心及多媒体教学系统
■安防监控、智能小区、机场、车站、博物馆、展览馆、生产自动化等诸多领域等领域。
技术参数
一，串行电视： BNC 输入
电视信号标准：SMPTE 424M ，SMPTE 292M, 259M, 297M, 305M, 310M, M2S, DVB-ASI, DVB-SSI 和其它的 Telecom/Datacom 速率（19.4Mb/s - 2.97Gb/s）
输入数目：1 路
反射损耗：>15DB
均衡：0-150m @ 1.485Gb/s
连接器：75Ω BNC
二，数据
数据:一路反向数据
接口：2芯接线端子
带宽: 180Kbps
标准: RS-485
误码率：<10-9
三，光输出
输出数量:1
线缆传输类型:单模单纤（多模可选）
工作波长:1310nm /1550nm
反射损失:> 15dB
抖动:< 0.2UI
连接器:FC
四，串行电视 BNC 输出(EO/OE) 与输入同
输出数量:接收端1路输出
信号电平:800mV 标称
上升/下降时间:200ps 标称
过冲:< 10% 振幅
反射损耗:> 15dB
抖动:< 0.2UI
连接器:75Ω BNC
五，电气指标
工作温度:-25℃～＋70℃
电压 1A@12VDC
功率 12 W
EMI/RFI 符合 FCC Part 15 Class A, EU EMC 指标
平均无故障工作时间 ﹥100000小时
六，外形尺寸和重量
尺寸大小：130(L)mm x 110(W)mm x 25mm(H)
重量: 0.5KG
七，电源
DC 12V/1A
八，指示灯
光信号、SDI工作状态指示
|
